تصنيف آلات نفخ البلاستيك

يمكن تقسيم آلات نفخ القوالب إلى ثلاث فئات: آلات نفخ القوالب بالبثق وآلات نفخ الحقن وآلات نفخ الهياكل الخاصة. يمكن أن تقع آلات نفخ القوالب في كل فئة من الفئات المذكورة أعلاه.

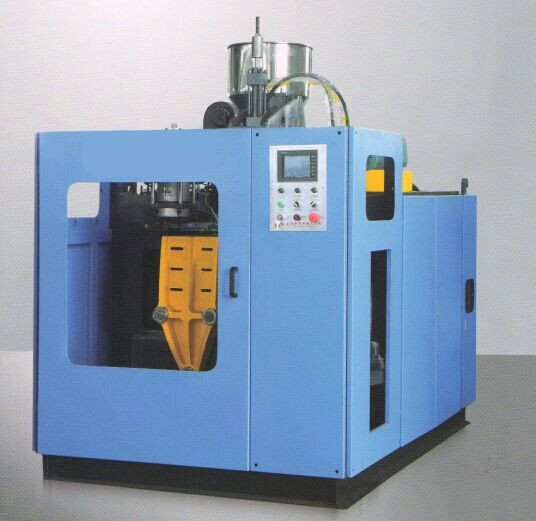

إن آلة التشكيل بالنفخ والبثق عبارة عن مزيج من آلة البثق وآلة التشكيل بالنفخ وآلية تثبيت القالب. يتكون من جهاز بثق، قالب باريسون، جهاز نفخ، آلية تثبيت القالب، نظام التحكم بسمك الباريسون وآلية النقل. يعد قالب باريسون أحد المكونات المهمة التي تحدد جودة المنتجات المقولبة بالنفخ. عادة ما تكون هناك قوالب تغذية جانبية وقوالب تغذية مركزية. غالبًا ما يتم استخدام قالب باريسون من نوع أسطوانة المجمع في نفخ المنتجات الكبيرة. الحد الأدنى لحجم خزان التخزين هو 1 كجم، ويمكن أن يصل الحجم الأقصى إلى 240 كجم. يتم استخدام جهاز التحكم في سمك الباريسون للتحكم في سماكة جدار الباريسون، بحد أقصى 128 نقطة تحكم، بشكل عام من 20 إلى 30 نقطة. يمكن لآلة التشكيل بالنفخ والبثق إنتاج منتجات مجوفة بحجم يتراوح من 2.5 مل إلى 104 لتر.

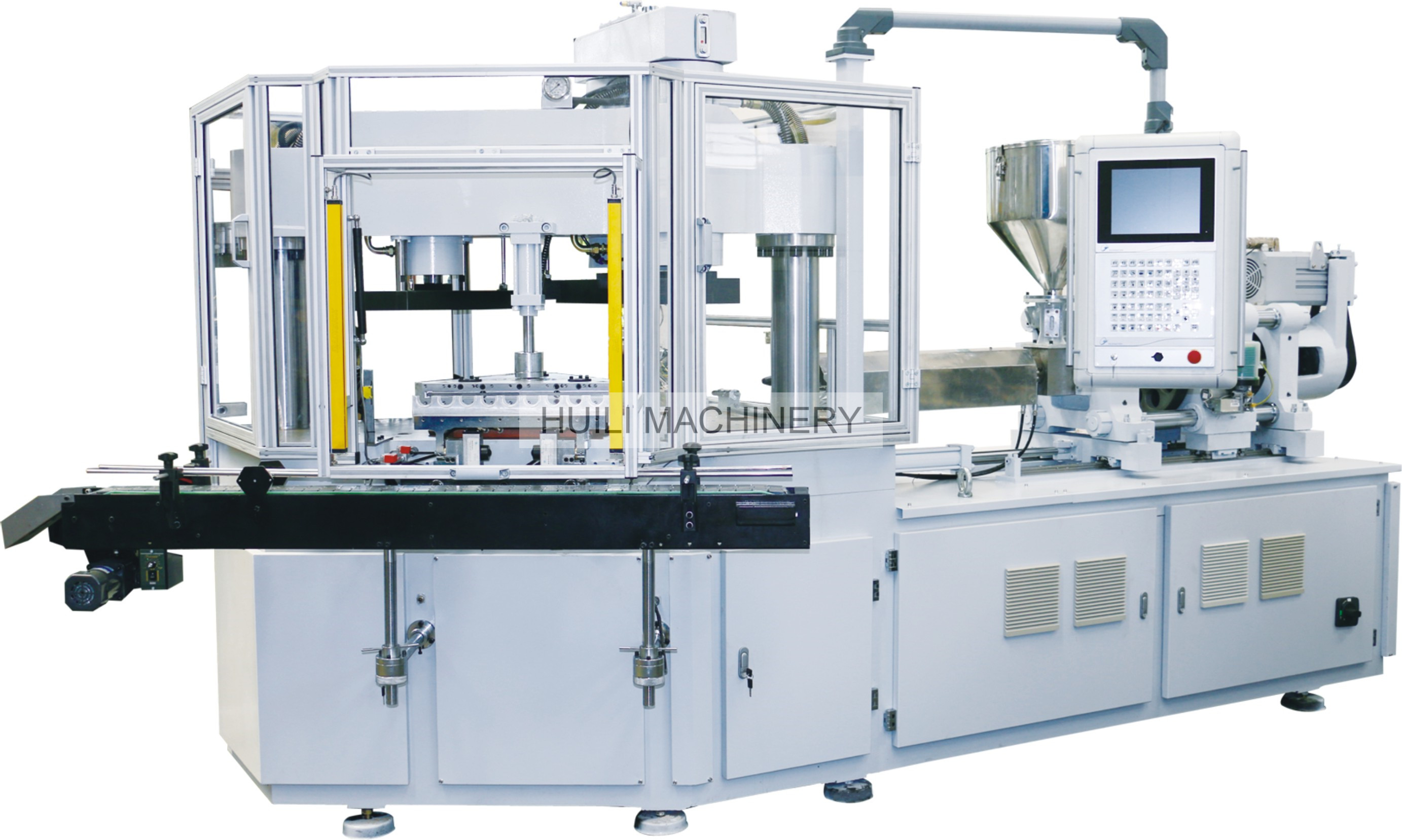

آلة التشكيل بالنفخ بالحقن عبارة عن مزيج من آلة التشكيل بالحقن وآلية التشكيل بالنفخ، بما في ذلك آلية التلدين والنظام الهيدروليكي وأجهزة التحكم الكهربائية والمكونات الميكانيكية الأخرى. تشمل الأنواع الشائعة آلات نفخ الحقن ذات ثلاث محطات وآلات نفخ الحقن ذات أربع محطات. تحتوي الآلة ذات الثلاث محطات على ثلاث محطات: الباريسون الجاهز والنفخ والقولبة. وتبعد كل محطة عن بعضها مسافة 120 درجة. الآلة ذات الأربع محطات لديها محطة تشكيل إضافية، وكل محطة تبعد 90 درجة عن بعضها البعض. بالإضافة إلى ذلك، هناك آلات نفخ وحقن ذات محطتين مع محطتين منفصلتين بمقدار 180 درجة. الحاويات البلاستيكية التي تنتجها آلة التشكيل بالحقن والنفخ ذات أبعاد دقيقة ولا تتطلب معالجة ثانوية، لكن تكلفة القالب أعلى.

آلة نفخ الهيكل الخاص عبارة عن آلة نفخ تستخدم الصفائح والمواد المنصهرة والفراغات الباردة كأجنحة لنفخ الأجسام المجوفة ذات الأشكال والاستخدامات الخاصة. نظرًا للأشكال والمتطلبات المختلفة للمنتجات المنتجة، فإن هياكل آلات نفخ القوالب مختلفة أيضًا.
