HL60-20L
HUILI
ضربة البثق آلات صب. يمكن استخدام مجموعة واسعة من المواد للآلة، وهي مناسبة لإنتاج منتجات متعددة الأنواع بكميات صغيرة. نظام التثبيت عبارة عن دليل خطي أحادي المحطة عالي الدقة ونظام بثق يستخدم مخفض تروس صلب وعاكس مستورد من اليابان. يعتمد نظام رأس القالب قالب بثق مركزي مصنوع من الفولاذ الخاص وصمام هيدروليكي مستورد وأجزاء مانعة للتسرب متناسبة صمام التحكم. يتكون نظام التحكم من PLC وواجهة الإنسان والآلة المستوردة من اليابان، ووحدة التحكم التلقائي في درجة الحرارة والأجزاء الكهربائية المستوردة.
البيانات الفنية:
وحدة | غرض | مواصفة | |
نوع الآلة | هل82 | رأس المجمع | |
وحدة البثق | الأعلى. سعة الحاوية | 20 | L |
قطر المسمار | 82 خاص للكمبيوتر | مم | |
نسبة المسمار L/D | 25/30:1 | ل/د | |
سرعة المسمار | 10～80 | مراجعة/دقيقة | |
القدرة على التلدين | 90 | كجم/ساعة | |
عدد منطقة التدفئة | 5 | منطقة | |
قوة التدفئة الطارد | 30 | كيلووات | |
قوة القيادة الطارد | 45 | كيلووات | |
يموت الرأس | أقصى قدرة تراكم | 1.85 | L |
أقصى سرعة للحقن | 1 | كجم/ثانية | |
أقصى قطر لأدوات الرأس | 80-130 | مم | |
منطقة تسخين رأس القالب | 4 | منطقة | |
قوة تسخين رأس القالب | 19 | كيلووات | |
وحدة لقط | حجم الصوانى الصالح (w×h) | 800×800 | مم |
ضوء النهار الصوانى | 250～800 | مم | |
قوة لقط | 190 | كن | |
وحدة النفخ السفلية (خياري) | السكتة الدماغية التوسع | 140～350 | مم |
دبوس ضربة آلي-رفع السكتة الدماغية | 100 | مم | |
دليل دبوس النفخ-رفع السكتة الدماغية | 200 | مم | |
ذراع الروبوت (خياري) | تتحرك سكتة دماغية | 1000 | مم |
آلة ورامى | رفع السكتة الدماغية | 350 | مم |
سرعة الرفع | 30 | مم/دقيقة | |
النظام الهيدروليكي | الضغط المقنن للمضخة الرئيسية | 12 | mpa |
الحجم المقنن للمضخة الرئيسية | 180 | لتر/دقيقة | |
قوة القيادة الهيدروليكية | 45 | كيلووات | |
نظام مؤازر هيدروليكي للتحكم في باريسون | خياري | ||
Rحجم مقدر | 23 | لتر/دقيقة | |
قوة المضخة الهيدروليكية | 4 | كيلووات | |
نظام هوائي | الأعلى. ضغط | 8 | كجم/سم2 |
ضغط التشغيل | 0.6 | mpa | |
استهلاك الهواء | 0.6-0.8 | m3/دقيقة | |
مصدر المياه | ضغط إمدادات المياه | 0.3 | mpa |
كهرباء | الجهد االكهربى | ايه سي 380±10% | V |
تكرار | 50 | هرتز | |
مرحلة | 3 المرحلة 4 سلك | ||
قدرة التثبيت | إجمالي الطاقة المقدرة | 120 | كيلووات |
متوسط الاستهلاك | 53 | كيلووات/ساعة | |
الوزن الإجمالي | 11 | طن | |
البعد (الطول × العرض × الارتفاع) | 5600×2700×4500 | مم | |

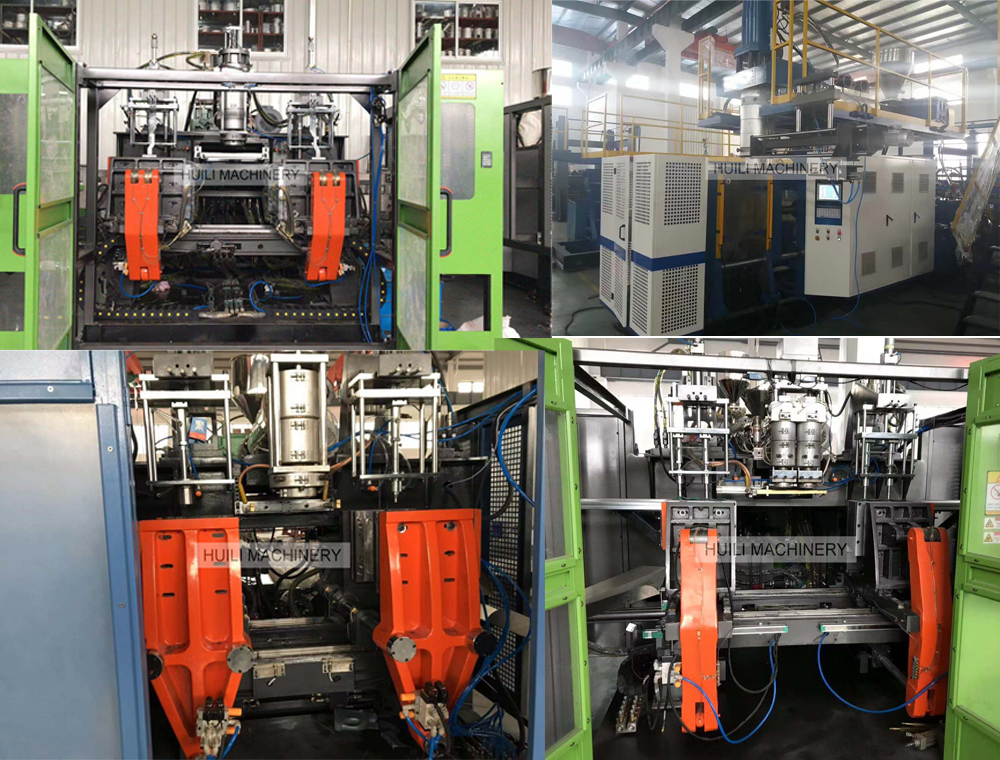

صورة الآلة
